Кому подходит сетка Gitter и с чего начать
Панели называют просто «3D-сеткой», хотя у них различаются диаметр прутка, ячейка, число гибов, покрытие, монтажная ширина и совместимость со столбом.
Страница помогает выбрать класс панели, разметить пролёты без подрезки, проверить сварку и покрытие при доставке и принять крепление каждой секции.

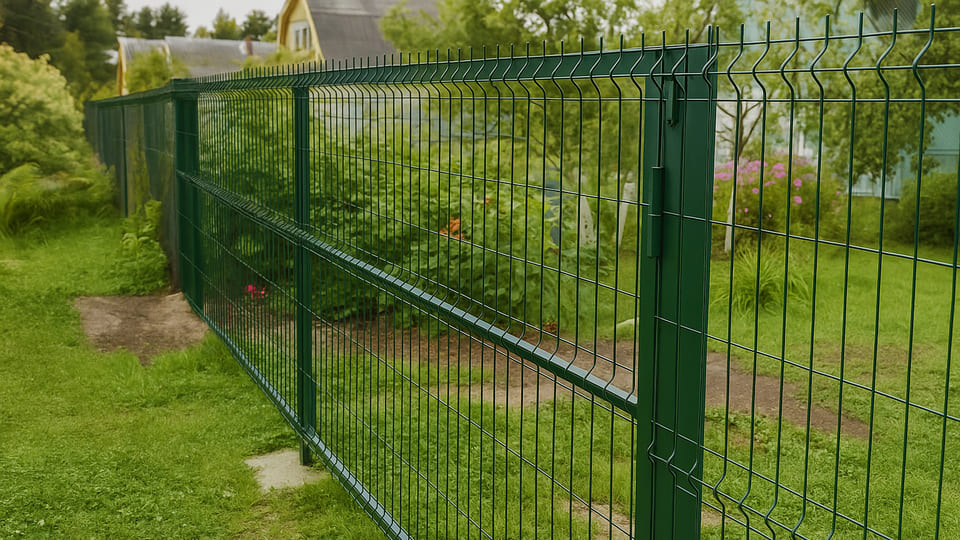

Для светопроницаемой границы, сада, фасада, площадки или вольера, где важны обзор, минимальная парусность и аккуратная геометрия.
Нужна приватность без дополнительного экрана или поставщик смешивает панели, столбы и крепёж разных систем без подтверждённой совместимости.
Для обычного частного периметра чаще рассматривают панели с прутком около 4 мм. 3–3,5 мм подходят для эконом-класса или лёгких зон, а 5 мм — для повышенной жёсткости и антивандальности. Итог выбирают по высоте, ячейке, числу 3D-гибов, столбу и способу крепления.
Удешевление незаметно на общем фото: меньший диаметр прутка, редкие крепления, слабое покрытие сварных точек и неверный шаг столбов обнаруживаются уже на объекте.

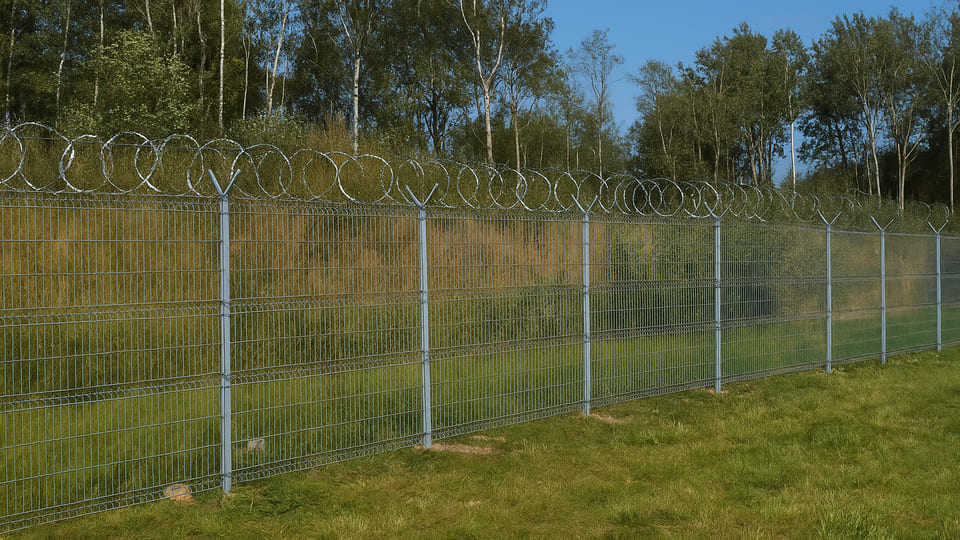

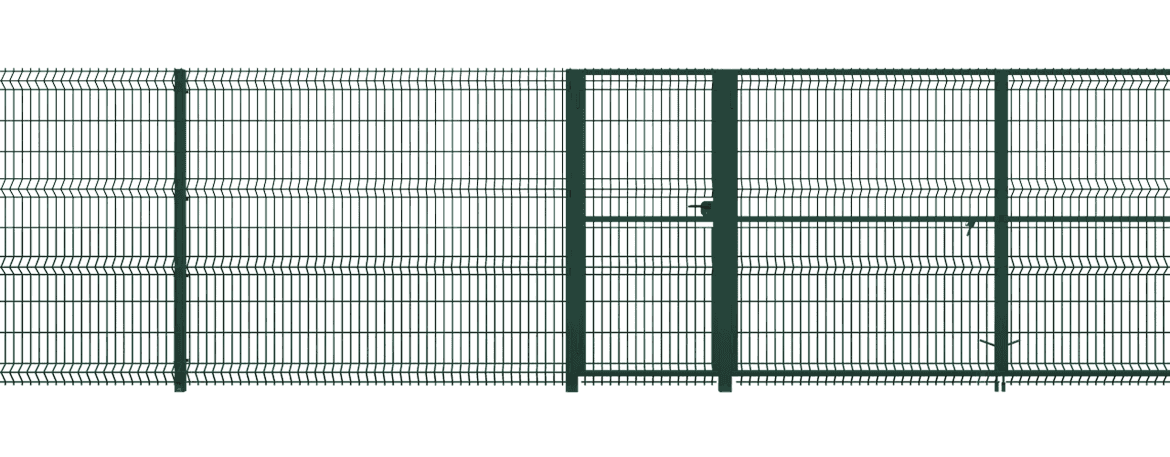

Как устроен забор из 3D-панелей Gitter
Панель, столб и крепеж работают как секционный узел. Диаметр проволоки, число изгибов, покрытие сварных точек и способ пройти перепад фиксируют до заказа.
- ПанельВысоту, ширину, ячейку, диаметр проволоки и число V-образных ребер сверяют с паспортом и фактической поставкой.
- ОпорыШаг столбов связан с шириной панели и крепежным зазором. Воротные стойки и крайние опоры рассчитывают отдельно.

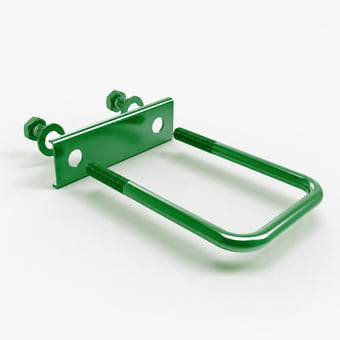

- КрепленияХомуты, скобы или прижимные планки должны подходить к столбу, покрытию и расчетной нагрузке без повреждения проволоки.
- ПерепадНа уклоне панели ставят ступенями или используют специальное решение. Высоты опор и отметки секций задают до бурения.
Монтаж 3D-забора по узлам
Проверяемая последовательность установки панелей, опор и крепежа. Особое внимание уделяют шагу столбов, защите покрытия и ступеням на уклоне.
Этап 1 из 5

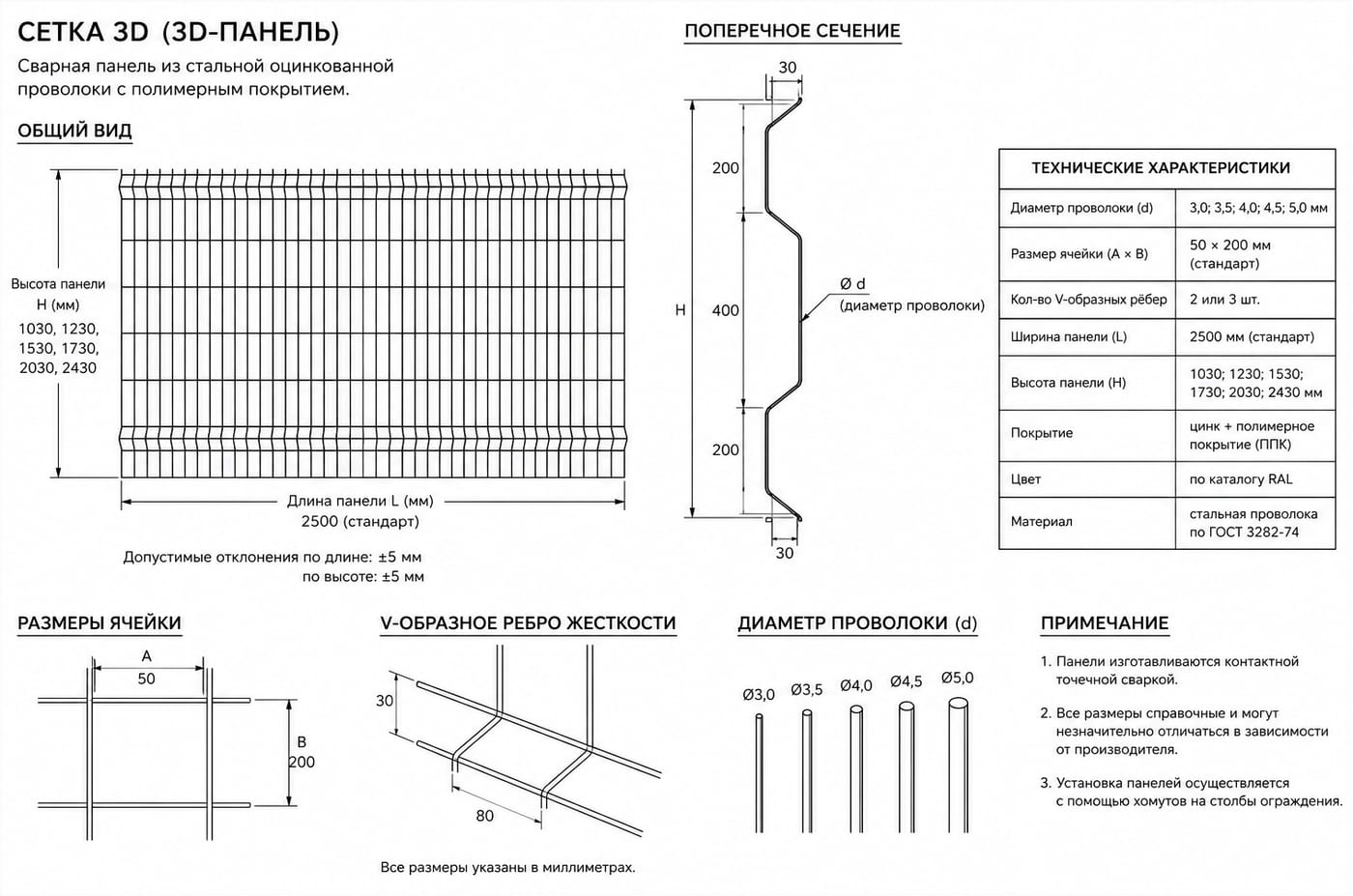

Как выбрать панель Gitter
Диаметр прутка нужно читать вместе с ячейкой и геометрией. Панель с крупной ячейкой и малым числом гибов может быть мягче при том же номинальном прутке.
В первой колонке указано, что выбирают. Во второй описано, для каких условий подходит вариант. В третьей перечислено, что нужно записать в смете или договоре.
| Что выбираем | Для каких условий подходит | Что записать в смете или договоре |
|---|---|---|

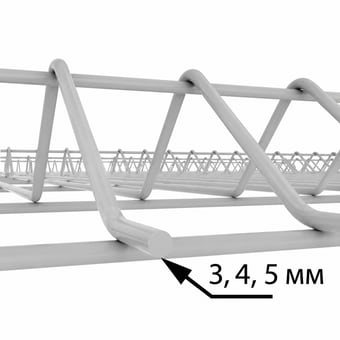

| Пруток 3–3,5 мм | Бюджетные и временные линии, декоративное разделение зон без высокой механической нагрузки. | Фактический диаметр металлического прутка, а не размер вместе с толстым полимером. |
| Пруток около 4 мм | Частный периметр общего назначения при подходящей высоте, ячейке и числе рёбер. | Диаметр продольных и поперечных прутков, если они различаются. |
| Пруток около 5 мм | Площадки, общественные зоны, крупные животные или повышенный риск деформации. | Полную маркировку панели: один диаметр не заменяет данные о сварке, ячейке и опоре. |
| Ячейка | Влияет на обзор, жёсткость, возможность пролезть, застрять или просунуть лапу. | Шаг прутков по осям и ориентацию ячейки, а для вольера — размер животного и назначение. |

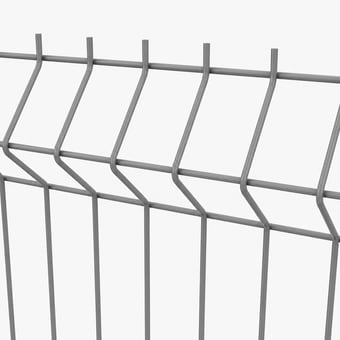

| 3D-гибы | Придают плоской панели пространственную жёсткость. Число обычно растёт с высотой, но у систем различается. | Количество и положение гибов на панели конкретной высоты. |
| 2D-панель | Для более тяжёлых задач: жёсткость создают сдвоенные горизонтальные прутки без 3D-гиба. | Схему диаметров, массу панели, тип столба и количество креплений. |
| Покрытие | Сварные точки и обрезанные торцы — чувствительные зоны. Важна полная технология, а не только зелёный порошок. | Металлическую защиту основы, полимерный слой, цвет, обработку торцов и ремонтную систему. |
| Столб и крепёж | От них зависит монтажная ширина и устойчивость к отжиму панели. | Профиль и стенку столба, отверстия, скобу/хомут, болт или саморез и число креплений. |
Какой класс панели нужен
Каждая строка начинается с условий участка. Рядом указано решение и объяснение, какую проблему оно закрывает.
| Условия участка | Что предусмотреть | Зачем это нужно |
|---|---|---|
| Сад, боковая граница, спокойная эксплуатация | Панель около 4 мм с типовой ячейкой и комплектным столбом. | Даёт баланс цены, вида и жёсткости для частного участка. |
| Временное разделение зон | Эконом-панель 3–3,5 мм на разборном или упрощённом основании. | Переплата за антивандальность не нужна, если нет механической нагрузки. |
| Спортплощадка, парковка, общественный проход | Панель 5 мм или проектная 2D-система, усиленный крепёж и расчёт высоты. | Повторные удары и попытки отжима важнее бытовой ветровой нагрузки. |
| Собака | Подбирать не только пруток, но и ячейку, высоту, нижний зазор и устойчивость креплений. | Животное давит локально, может подкапывать или просовывать голову/лапу. |
| Сильный уклон | Ступенчатая раскладка с короткими доборными узлами или панель системы, допускающей уклон. | Жёсткая секция не повторяет рельеф как рулонная сетка. |
Спецификация забора из 3D-сетки Gitter
Типовой размер панели около 2,5 м нельзя автоматически превращать в шаг столбов по осям: нужно учесть профиль опоры и крепление.
Спецификация забора из 3D-сетки Gitter
Фиксирует согласованную конструкцию. Количество материалов, работы и цены остаются в отдельной смете.
- 01
Какой забор
Серия панелей Gitter, высота, состав линии и въездной группы.
После согласованияКонструкция названа однозначно. - 02
Геометрия и расположение
Линии, длины, высоты, нижний зазор, проёмы, уклон и расположение доборов.
После согласованияПриложена согласованная схема. - 03
Полотно, каркас и основания
Панели, пруток, покрытия, опоры, крепления, основания и совместимость одной монтажной системы.
После согласованияВсе параметры записаны конкретными значениями. - 04

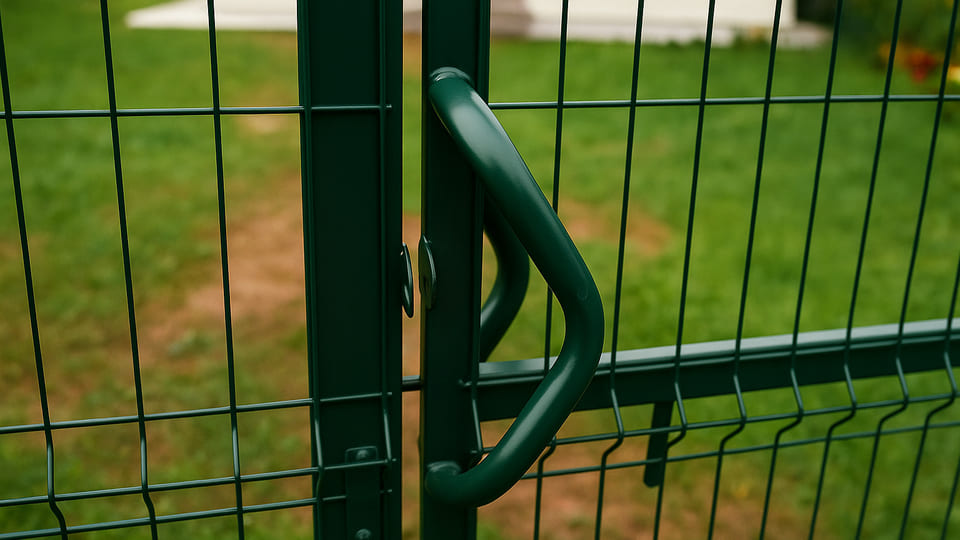

Ворота, калитка и автоматика
Проёмы, направление движения, фурнитура, привод, безопасность и электропитание.
После согласованияУзлы въездной группы согласованы отдельно. - 05
Условия объекта
Рельеф, доступ, демонтаж, коммуникации и ограничения участка.
После согласованияОсобые условия учтены до начала работ. - 06
Согласование сторон
Связь с договором и приложениями, подписи заказчика и подрядчика.
После согласованияИтоговая версия подписана обеими сторонами.
Как проверить 3D-панели при доставке
Осмотрите торцы всей пачки и несколько панелей из разных слоёв. Измеряйте пруток вдали от наплыва на сварной точке. Покрытие делает результат немного больше диаметра металла.
Что взять с собой
Что проверить
- Сверьте серию, высоту, ширину, ячейку, диаметр, число гибов, цвет и количество.
- Измерьте несколько вертикальных и горизонтальных прутков в разных местах. Не ориентируйтесь на один наплыв покрытия.
- Проверьте прямоугольность диагоналями и приложите рейку: панель не должна быть винтом.
- Осмотрите сварные точки на разрыв, трещины покрытия, непрокрасы и ржавые точки.
- Проверьте верхние и нижние торцы прутков: покрытие должно быть целым, без острых заусенцев.
- Сверьте столбы, отверстия, количество и тип скоб/хомутов, болтов, гаек и заглушек до начала бурения.
Что должно насторожить
- Панели называют «четвёркой», но не указывают, измерен металл или наружный диаметр с полимером.
- Столбы уже установлены, а монтажную ширину ещё не сверяли.
- Крепёж собирают из случайных саморезов и пластин на объекте.
- Подрезку панели планируют болгаркой без технологии защиты торцов.
Обслуживание 3D-забора
В первой колонке указан момент проверки. Во второй действие. В третьей признак, при котором нужен ремонт или дополнительная диагностика.
| Когда проверять | Что сделать | На что обратить внимание |
|---|---|---|
| Раз в год | Осмотреть нижнюю кромку, крепления, сварные точки и места у растительности. | Ржавые точки, трещина полимера, ослабленная гайка или скоба. |
| После удара | Проверить не только выгнутую панель, но и столбы и основания соседних пролётов. | Складка, лопнувшая сварка, смещение крепления, наклон опоры. |
| При повреждении покрытия | Очистить и восстановить совместимым составом. Сильно деформированную секцию заменить. | Голая сталь на торце, сварной точке или под хомутом. |
Ошибки при выборе и монтаже
Здесь указана ошибка, её возможное последствие и способ заметить проблему до оплаты или приёмки работ.
| Ошибка | Чем это грозит | Как выявить заранее |
|---|---|---|
| Считать наружный диаметр по полимеру диаметром прутка | Фактический металлический сердечник может быть меньше ожиданий. | Требовать паспорт и измерять несколько точек вдали от наплывов. |
| Бетонировать столбы по номинальной ширине панели | Крепёж не помещается или остаются случайные доборы. | Использовать монтажную ширину комплектной системы. |
| Экономить на числе скоб | Панель дребезжит и легче отжимается от столба. | Зафиксировать схему и пересчитать крепления при приёмке. |
| Подрезать без защиты | Коррозия начинается на торцах прутков. | Согласовать инструмент и ремонтную систему до работ. |
